69计划房彩票　　熔断器符号及图形，熔断器是由熔体、外壳和支座3部分组成，其中熔体是控制熔断特性的关键元件。熔体的材料、尺寸和形状决定了熔断特性。熔体材料分为低熔点和高熔点两类。普通熔断器的符号及图形和快速熔断器表示不同，下面我们来看看具体内容：

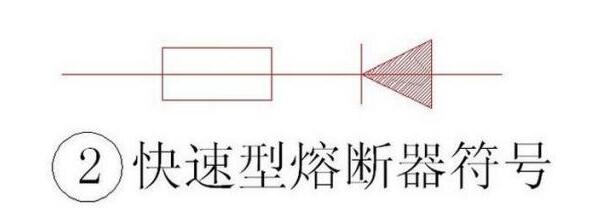

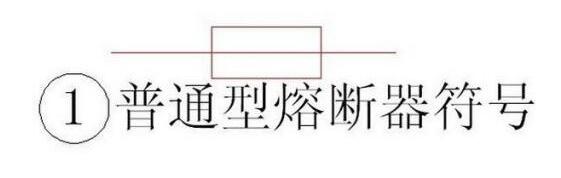

69计划房彩票　　熔断器的图形符号(如下如)和文字符号为：FU

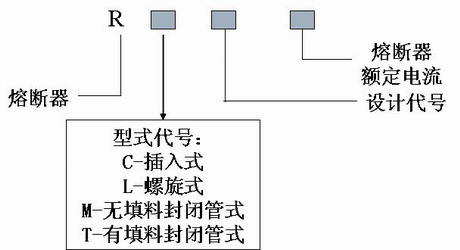

　　从图中可以看出熔断器的电路符号看起来和电路中电阻的符号很像，差别之处在于符号中间有条线穿过(比作熔丝)，而熔断器的文字符号用大写字母FU表示。而通过下图我们便可直观的看出熔断器型号的命名规则并读懂其含义了：

　　熔断器(fuse)是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开;运用这种原理制成的一种电流保护器。熔断器广泛应用于高低压配电系统zd和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。

69计划房彩票　　以上是熔断器符号及图形全部内容，希望能够帮助到大家。
